Instrukcja regeneracji kasety kartridża laserowego do drukarki OKI Okipage 14e

1. Widok kasety kartridża laserowego do drukarki OKI Okipage 14e



2. Wyjmujemy toner-kit z obudowy kartridża



3. Widok kartridża z wyjętym toner-kit

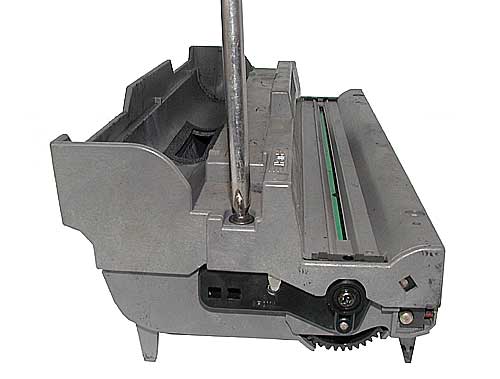

4. Odkręcamy śruby mocujące dwie części obudowy kartridża

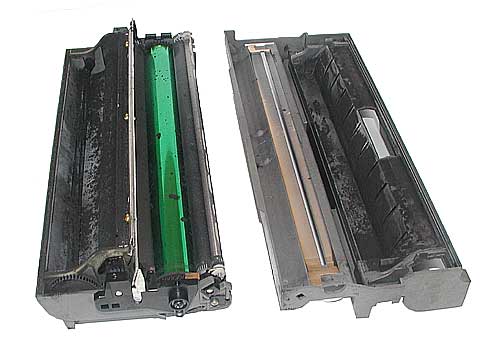

5. Widok kartridża rozłożonego na dwie części

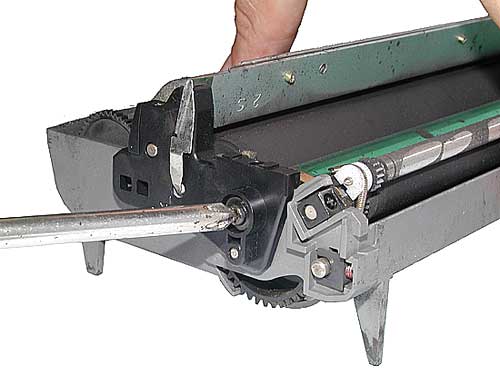

6. Odkręcamy śruby mocujące plastikową nakładkę przy bębnie światłoczułym OPC

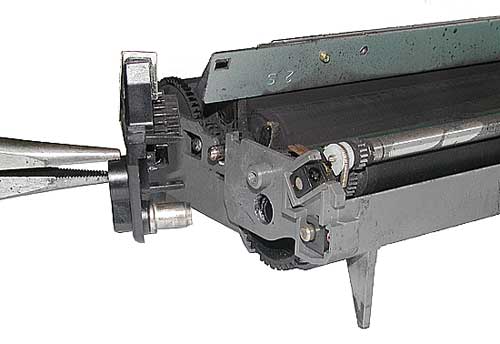

7. Z pomocą szczypiec zdejmujemy plastikową nakładkę przy bębnie światłoczułym OPC

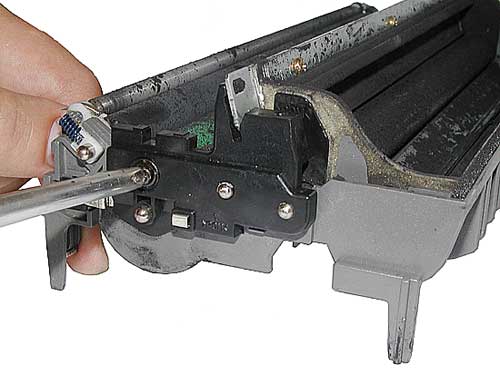

8. Odkręcamy śruby mocujące plastikową nakładkę przy bębnie światłoczułym OPC (druga strona obudowy)

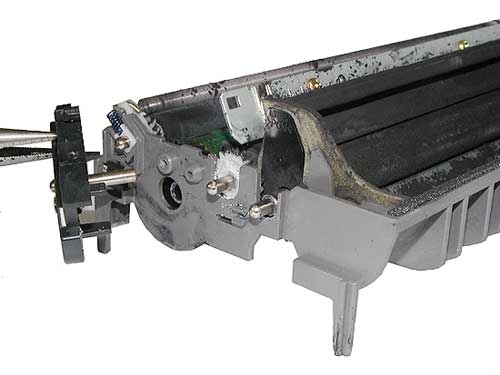

9. Z pomocą szczypiec zdejmujemy plastikową nakładkę przy bębnie światłoczułym OPC (druga strona obudowy kartridża)

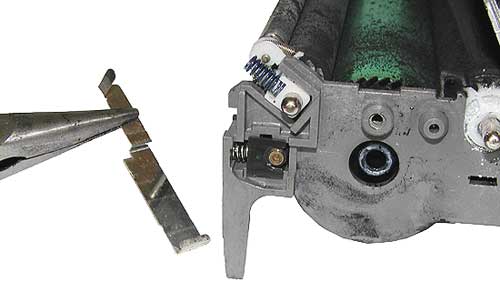

10. Zdejmujemy metalową część odpowiedzialną za doprowadzenie prądu elektrycznego do układu

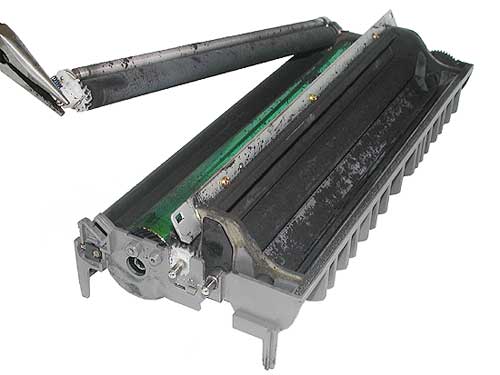

11. Wyjmujemy elektrodę ładującą PCR z obudowy kartridża

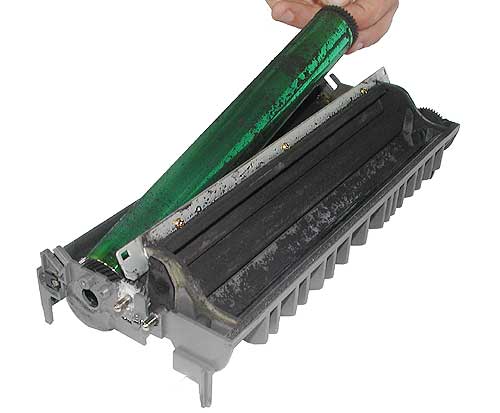

12. Wyjmujemy bęben światłoczuły OPC z obudowy kartridża

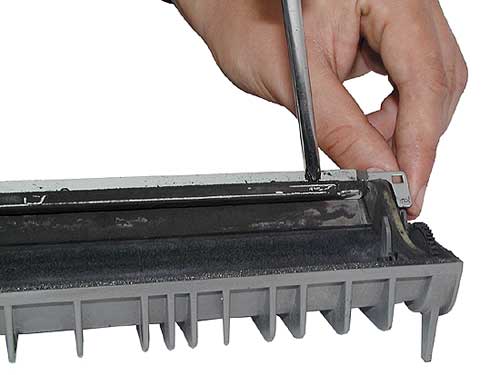

13. Odkręcamy śruby mocujące z konstrukcji listwy podającej Doctorblade

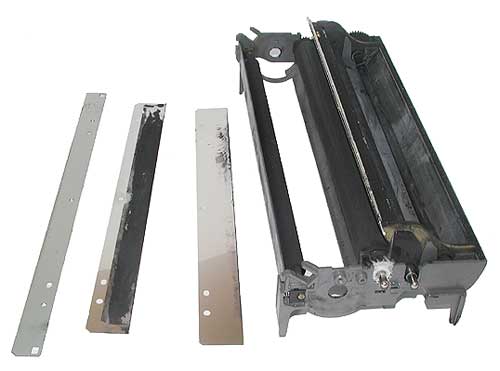

14. Widok konstrukcji listwy podającej Doctorblade rozłożonej na poszczególne elementy składowe

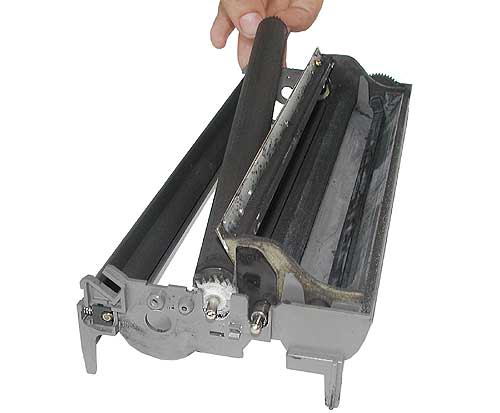

15. Wyjmujemy wałek magnetyczny Mag Roller z obudowy kartridża

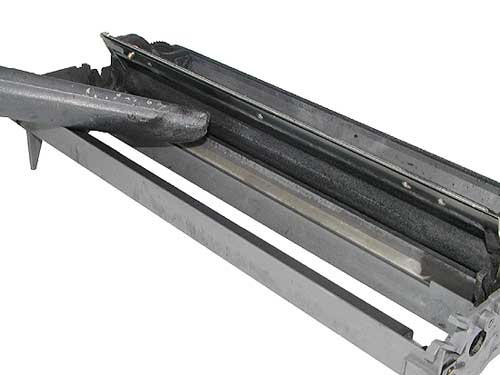

16. Z pomocą odkurzacza usuwamy bardzo dokładnie resztki starego tonera

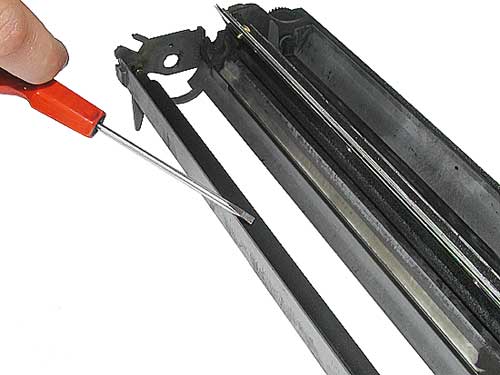

17. Usuwamy bardzo dokładnie resztki starego tonera z poszczególnych elementów składowych w kartridżu

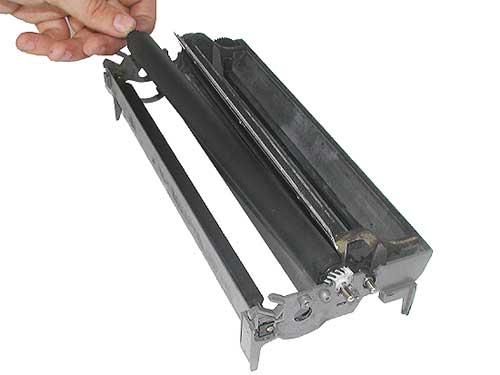

18. Instalujemy wałek magnetyczny Mag Roller w obudowie kartridża. Jego powierzchnię czyścimy na sucho z użyciem bawełnianej szmatki.

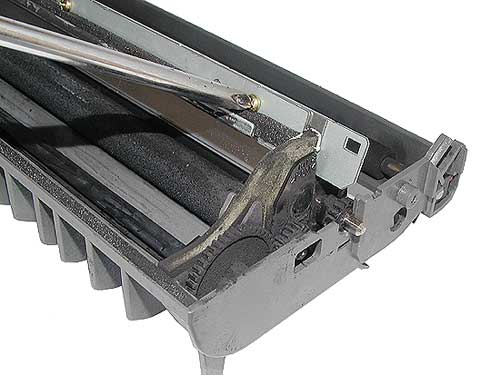

19. Instalujemy konstrukcję listwy Doctorblade w obudowie kartridża

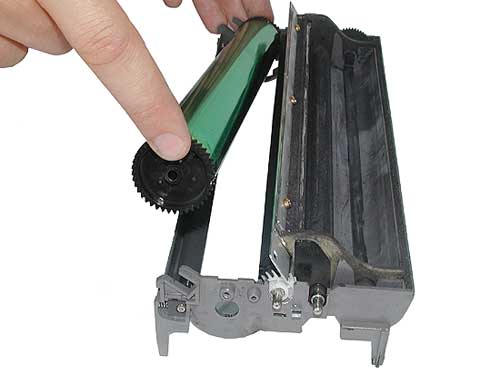

20. Instalujemy bęben światłoczuły OPC w obudowie kartridża. Podczas tej operacji trzymamy bęben za zewnętrzne części - nie powinniśmy dotykać jego powłoki palcami.

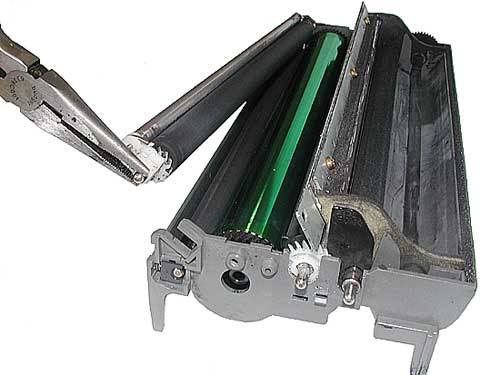

21. Instalujemy elektrodę ładującą PCR w obudowie kartridża. Podczas tej operacji trzymamy element za zewnętrzne części - nie powinniśmy dotykać powłoki elektrody palcami.

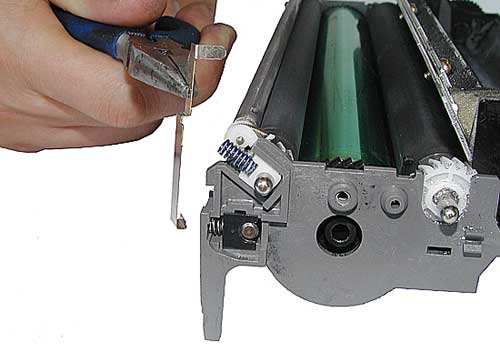

22. Instalujemy w kartridżu metalową część odpowiedzialną za doprowadzenie prądu elektrycznego do układu

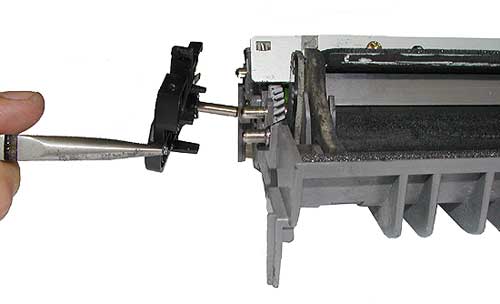

23. Instalujemy plastikową nakładkę przy bębnie światłoczułym OPC

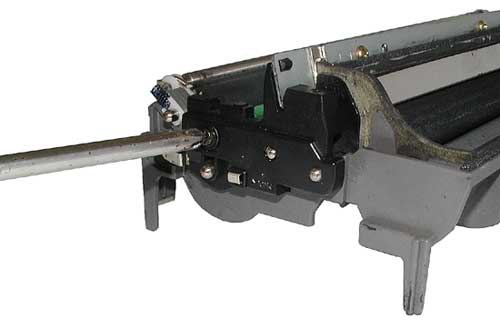

24. Przykręcamy śruby mocujące plastikową nakładkę przy bębnie światłoczułym OPC

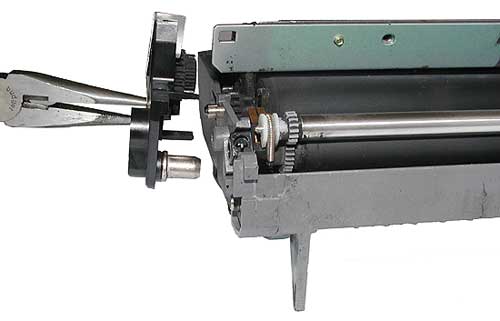

25. Instalujemy plastikową nakładkę przy bębnie światłoczułym OPC (druga strona obudowy kartridża)

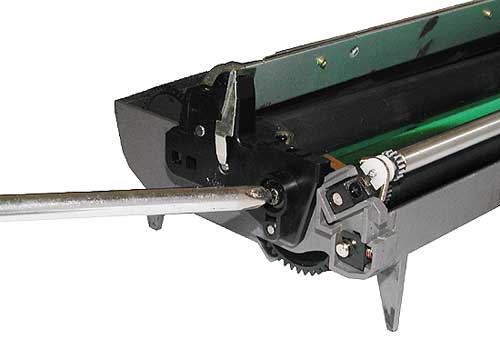

26. Przykręcamy śruby mocujące plastikową nakładkę przy bębnie światłoczułym OPC (druga strona obudowy)

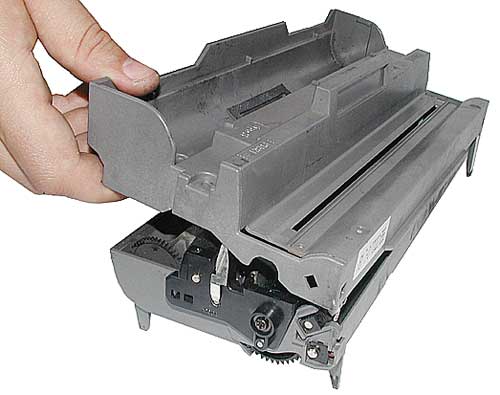

27. Składamy dwie części obudowy kartridża w całość

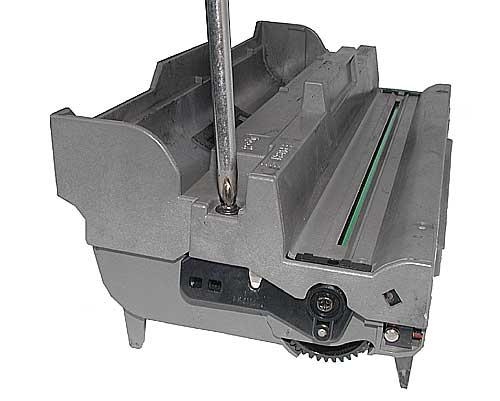

28. Przykręcamy śruby mocujące dwie części obudowy kartridża

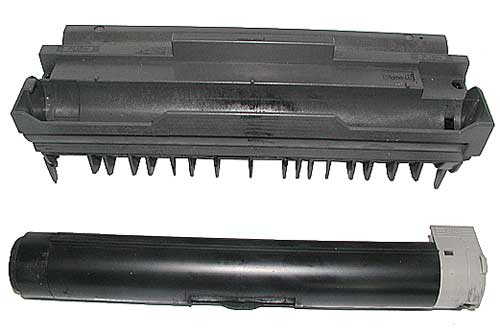

29. W kartridżu instalujemy nowy toner-kit (bądź do starego aplikujemy nowy proszek)

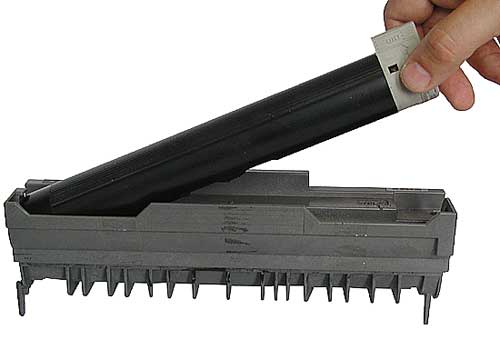

30. Operacja instalacji toner-kit w kartridżu

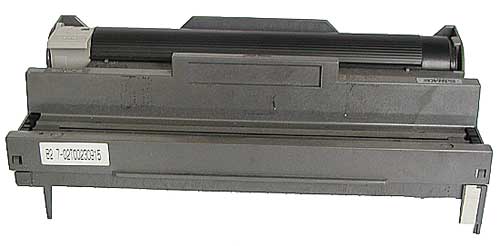

31. Widok zregenerowanego kartridża gotowego do pracy w drukarce



Instrukcja ta dotyczy napełniania kartridży do następujących modeli drukarek: OKI Okipage 14e
